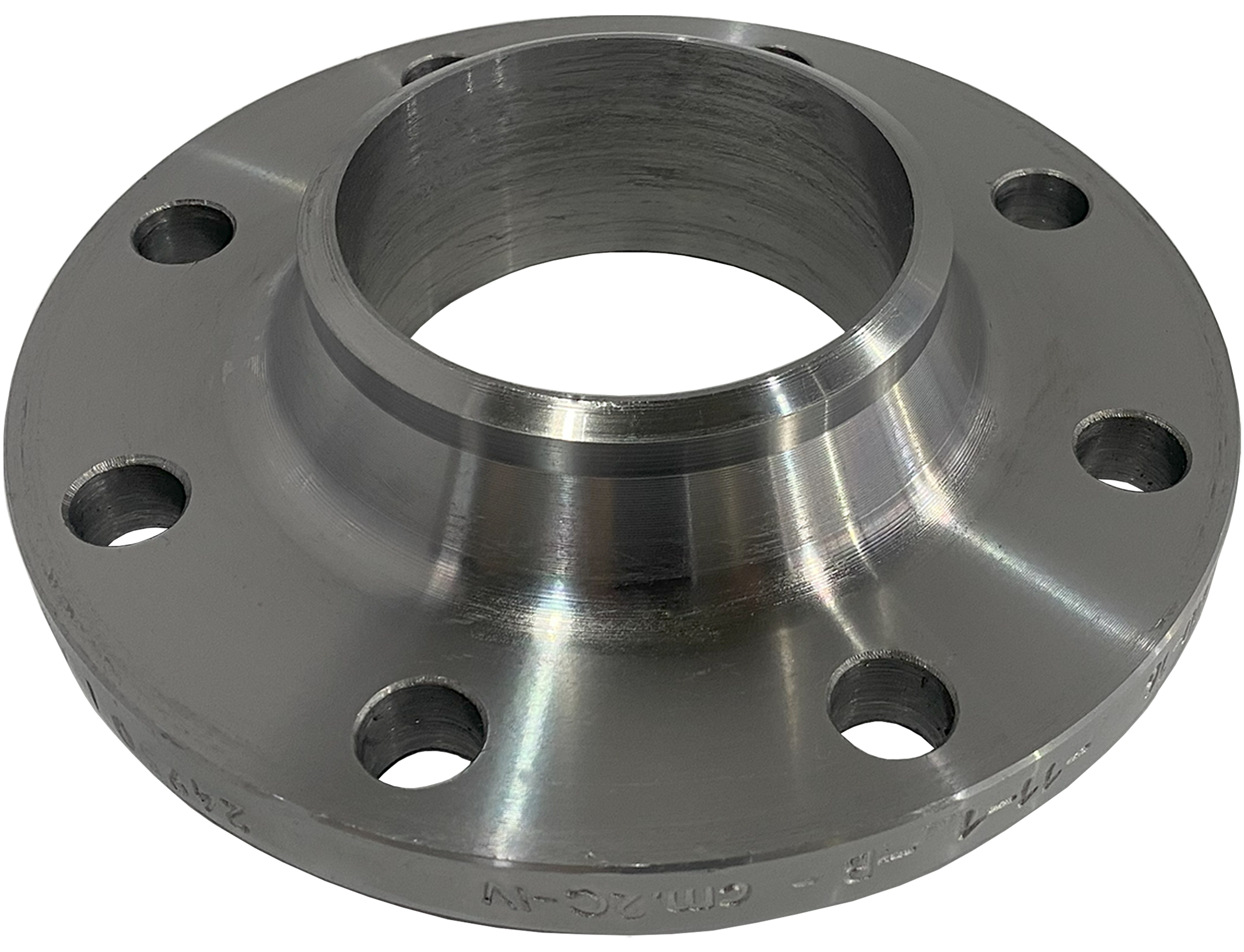

Фланцы воротниковые – соединительные элементы для трубопроводов, который имеет выступ в виде воротника, служащий для установки фланца на трубе. Благодаря выступу воротниковые фланцы имеют большую поверхность базирования на трубе, что обеспечивает лучшую точность монтажа по сравнению с плоскими фланцами. Кроме того, наличие выступа позволяет уменьшить нагрузку на основание соединения, и снизить концентрацию напряжений.
Чаще всего воротниковые фланцы устанавливаются на трубопроводах при рабочем давлении от 25 кгс/см ² Ру (PN) и выше, поскольку плоские фланцы рассчитаны до 25 давления.
Фланцы воротниковые вид сверху
Фланцы воротниковые вид снизу
Фланцы воротниковые вид сбоку
Скачать таблицу размеров
Материалы для изготовления воротниковых фланцев
| Вид | Марка стали | Температура применения, °С |
|---|---|---|
| Стальные |
3 20 |
От 20 до 300 От 20 до 475 |

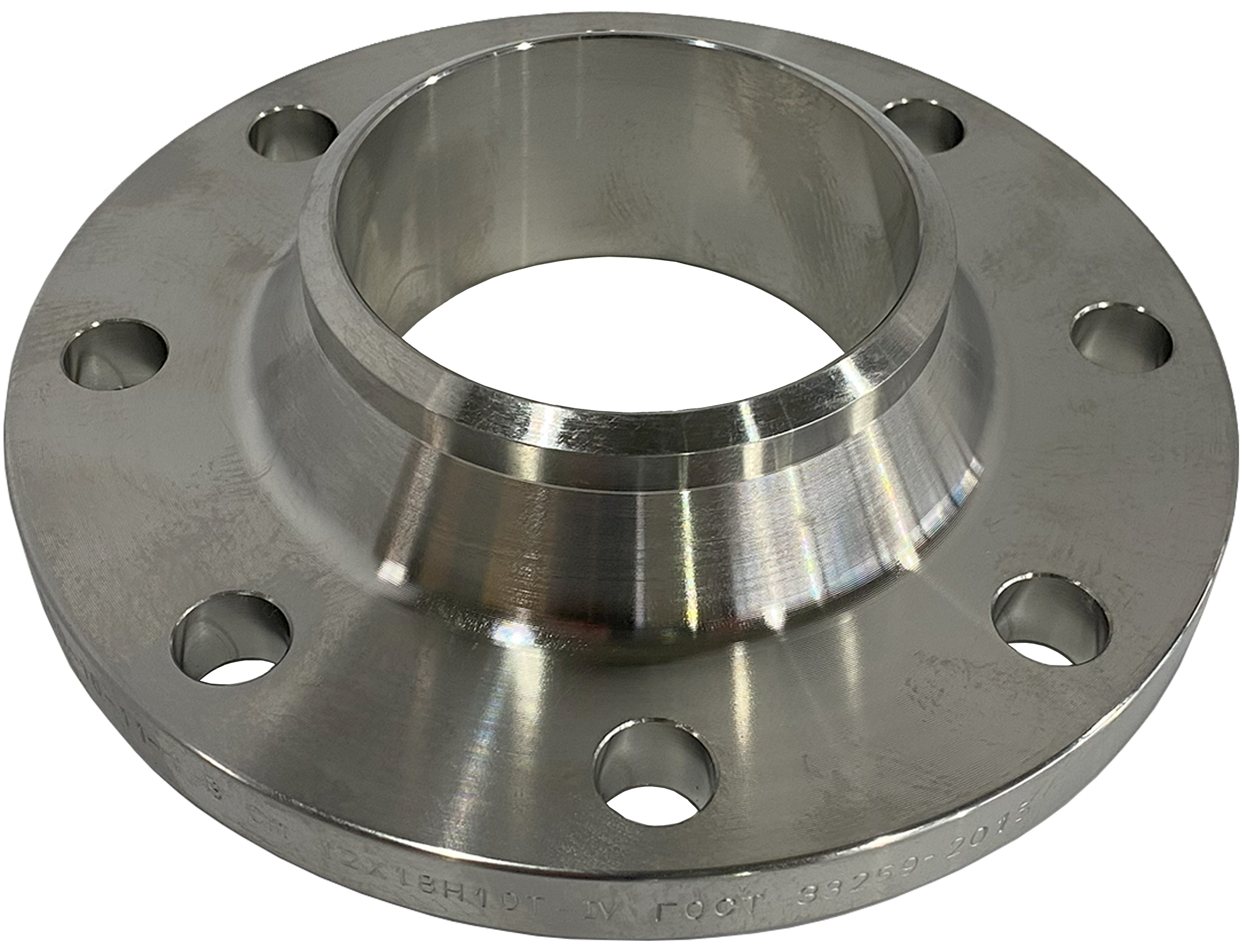

| Нержавеющие |
12Х18Н10Т 08Х18Н10Т |
От -270 до 610 |
| Хладостойкие |
09Г2С 13ХФА |
От -70 до 475 От -70 до 325 |
| Жаропрочные |
15Х5М 10Х17Н13М2Т 10Х17Н13М3Т |
От -40 до 650 От -253 до 700 От -196 до 600 |
Краткая информационная таблица о воротниковых фланцах
Выбрать нужное давление:
Ру6
Ру10
Ру16
Ру25
Фланцы Ру6 |
Сталь | Вес, кг | Крепеж (шпильки) |
| ду15 ру6 | ст20 | 0,33 | М10х50 - 4 шт |
| ду20 ру6 | ст20 | 0,53 | М10х55 - 4 шт |
| ду25 ру6 | ст20 | 0,64 | М10х55 - 4 шт |
| ду32 ру6 | ст20 | 1,01 | М12х60 - 4 шт |
| ду40 ру6 | ст20 | 1,21 | М12х60 - 4 шт |
| ду50 ру6 | ст20 | 1,33 | М12х60 - 4 шт |
| ду65 ру6 | ст20 | 1,63 | М12х60 - 4 шт |
| ду80 ру6 | ст20 | 2,44 | М16х70 - 4 шт |
| ду100 ру6 | ст20 | 2,85 | М16х70 - 4 шт |
| ду125 ру6 | ст20 | 3,88 | М16х80 - 8 шт |
| ду150 ру6 | ст20 | 4,63 | М16х80 - 8 шт |
| ду200 ру6 | ст20 | 5,89 | М16х80 - 8 шт |
| ду250 ру6 | ст20 | 7,67 | М16х80 - 12 шт |
| ду300 ру6 | ст20 | 10,28 | М20х90 - 12 шт |
| ду350 ру6 | ст20 | 12,58 | М20х100 - 12 шт |
| ду400 ру6 | ст20 | 15,20 | М20х100 - 16 шт |
| ду450 ру6 | ст20 | 17,25 | М20х100 - 16 шт |
| ду500 ру6 | ст20 | 19,72 | М20х100 - 16 шт |
| ду600 ру6 | ст20 | 26,24 | М24х110 - 20 шт |
| ду700 ру6 | ст20 | 36,68 | М24х110 - 24 шт |
| ду800 ру6 | ст20 | 46,14 | М27х120 - 24 шт |
| ду900 ру6 | ст20 | 55,10 | М27х140 - 24 шт |
| ду1000 ру6 | ст20 | 64,36 | М27х140 - 28 шт |
| ду1200 ру6 | ст20 | 99,03 | М30х140 - 32 шт |
| ду1400 ру6 | ст20 | 161,45 | М30х150 - 36 шт |
| ду1600 ру6 | ст20 | 203,05 | М30х170 - 40 шт |
Фланцы Ру10 |
Сталь | Вес, кг | Крепеж (шпильки) |
| ду15 ру10 | ст20 | 0,51 | М12х60 - 4 шт. |
| ду20 ру10 | ст20 | 0,74 | М12х60 - 4 шт. |
| ду25 ру10 | ст20 | 0,89 | М12х60 - 4 шт. |
| ду32 ру10 | ст20 | 1,40 | М16х70 - 4 шт. |
| ду40 ру10 | ст20 | 1,71 | М16х80 - 4 шт. |
| ду50 ру10 | ст20 | 2,06 | М16х80 - 4 шт. |
| ду65 ру10 | ст20 | 2,80 | М16х80 - 4 шт. |
| ду80 ру10 | ст20 | 3,19 | М16х80 - 4 шт. |
| ду100 ру10 | ст20 | 3,96 | М16х80 - 8 шт. |
| ду125 ру10 | ст20 | 5,40 | М16х90 - 8 шт. |
| ду150 ру10 | ст20 | 6,92 | М20х100 - 8 шт. |
| ду200 ру10 | ст20 | 8,05 | М20х100 - 8 шт. |
| ду250 ру10 | ст20 | 10,65 | М20х100 - 12 шт. |
| ду300 ру10 | ст20 | 12,90 | М20х100 - 12 шт. |
| ду350 ру10 | ст20 | 15,85 | М20х100 - 16 шт. |
| ду400 ру10 | ст20 | 21,56 | М24х110 - 16 шт. |
| ду450 ру10 | ст20 | 22,76 | М24х110 - 20 шт. |
| ду500 ру10 | ст20 | 22,70 | М24х120 - 20 шт. |
| ду600 ру10 | ст20 | 39,40 | М27х130 - 20 шт. |
| ду700 ру10 | ст20 | 59,46 | М27х130 - 24 шт. |
| ду800 ру10 | ст20 | 79,16 | М30х150 - 24 шт. |
| ду900 ру10 | ст20 | 94,13 | М30х150 - 28 шт. |
| ду1000 ру10 | ст20 | 118,43 | М30х160 - 28 шт. |
| ду1200 ру10 | ст20 | 197,44 | М36х180 - 32 шт. |
| ду1400 ру10 | ст20 | 278,92 | М42х210 - 36 шт. |
| ду1600 ру10 | ст20 | 422,65 | М48х230 - 40 шт. |
Фланцы Ру16 |
Сталь | Вес, кг | Крепеж (шпильки) |
| ду15 ру16 | ст20 | 0,61 | М12х60 - 4 шт. |
| ду20 ру16 | ст20 | 0,86 | М12х70 - 4 шт. |
| ду25 ру16 | ст20 | 1,17 | М12х70 - 4 шт. |
| ду32 ру16 | ст20 | 1,58 | М16х80 - 4 шт. |
| ду40 ру16 | ст20 | 1,96 | М16х80 - 4 шт. |
| ду50 ру16 | ст20 | 2,58 | М16х80 - 4 шт. |
| ду65 ру16 | ст20 | 3,42 | М16х80 - 4 шт. |
| ду80 ру16 | ст20 | 3,71 | М16х90 - 4 шт. |
| ду100 ру16 | ст20 | 4,73 | М16х90 - 8 шт. |
| ду125 ру16 | ст20 | 6,38 | М16х100 - 8 шт. |
| ду150 ру16 | ст20 | 8,16 | М20х110 - 8 шт. |
| ду200 ру16 | ст20 | 10,10 | М20х110 - 12 шт. |
| ду250 ру16 | ст20 | 14,49 | М24х120 - 12 шт. |
| ду300 ру16 | ст20 | 17,78 | М24х120 - 12 шт. |
| ду350 ру16 | ст20 | 22,88 | М24х120 - 16 шт. |
| ду400 ру16 | ст20 | 31,00 | М27х130 - 16 шт. |
| ду450 ру16 | ст20 | 39,64 | М27х140 - 20 шт. |
| ду500 ру16 | ст20 | 57,01 | М30х160 - 20 шт. |
| ду600 ру16 | ст20 | 80,03 | М36х170 - 20 шт. |
| ду700 ру16 | ст20 | 84,21 | М36х180 - 24 шт. |
| ду800 ру16 | ст20 | 104,41 | М36х180 - 24 шт. |
| ду900 ру16 | ст20 | 128,60 | М36х180 - 28 шт. |
| ду1000 ру16 | ст20 | 179,37 | М42х200 - 28 шт. |
| ду1200 ру16 | ст20 | 297,78 | М48х210 - 32 шт. |
Фланцы Ру25 |
Сталь | Вес, кг | Крепеж (шпильки) |
| ду15 Ру25 | ст20 | 0,71 | М12х60 - 4 шт. |
| ду20 Ру25 | ст20 | 0,98 | М12х70 - 4 шт. |
| ду25 Ру25 | ст20 | 1,17 | М12х70 - 4 шт. |
| ду32 Ру25 | ст20 | 1,77 | М16х80 - 4 шт. |
| ду40 Ру25 | ст20 | 2,18 | М16х80 - 4 шт. |
| ду50 Ру25 | ст20 | 2,71 | М16х80 - 4 шт. |
| ду65 Ру25 | ст20 | 3,22 | М16х90 - 8 шт. |
| ду80 Ру25 | ст20 | 4,06 | М16х90 - 8 шт. |
| ду100 Ру25 | ст20 | 5,92 | М20х100 - 8 шт. |
| ду125 Ру25 | ст20 | 8,26 | М24х110 - 8 шт. |
| ду150 Ру25 | ст20 | 10,51 | М24х110 - 8 шт. |
| ду200 Ру25 | ст20 | 13,34 | М24х120 - 12 шт. |
| ду250 Ру25 | ст20 | 18,90 | М27х130 - 12 шт. |
| ду300 Ру25 | ст20 | 23,95 | М27х140 - 16 шт. |
| ду350 Ру25 | ст20 | 34,35 | М30х150 - 16 шт. |
| ду400 Ру25 | ст20 | 44,62 | М30х160 - 16 шт. |
| ду450 Ру25 | ст20 | 51,80 | М30х160 - 20 шт. |
| ду500 Ру25 | ст20 | 67,30 | М36х180 - 20 шт. |
| ду600 Ру25 | ст20 | 90,87 | М36х190 - 20 шт. |
| ду700 Ру25 | ст20 | 126,82 | М42х210 - 24 шт. |
| ду800 Ру25 | ст20 | 181,43 | М42х240 - 24 шт. |
